gsuberland/switch_bouncing：さまざまな異なるスイッチのスイッチバウンス参照トレース

このリポジトリには、スイッチバウンス動作を示すトレースの例のコレクションが含まれています。これは、サーキットとファームウェアに堅牢なデバウニングシステムを実装するためのクイックリファレンスデータが必要な場合に役立つ場合があります。

デバイス	タイプ	メモ
MulticompMC3813-011-01 （アーカイブ、 データシート））	ロッカースイッチ、ラッチング、DPST	テストされた極のみがテストされました。
Schurter 1301.9206（アーカイブカタログ））	ロッカースイッチ、ラッチング、spst	古い部分は、10年以上私の引き出しの中にいました。
Schneider XB2-BW31B1C （アーカイブ、 データシート））	プッシュボタン、瞬間、いいえ	非常に大きな産業用プッシュボタン。
XKB接続TC-10103-BA （アーカイブ、 データシート））	プッシュボタン、瞬間、いいえ
DailyWell MPS22-A03FP-3-JR-3V （アーカイブ、 データシート））	プッシュボタン、瞬間、いいえ	IP67 / IK10定格
DailyWell KPB22-8000-F10-4-JQ （アーカイブ、 データシート））	プッシュボタン、瞬間、spdt	IP65定格。 NOおよびNCトレースが記録されました。
Lorin IRL-5-MD-2 （アーカイブ、 データシート））	キースイッチ、瞬間、dpdt	記録された極のみが記録され、NCの脚が切断されたときに記録されたトレースはありませんでした。

スイッチはプルダウンとして構成されていました。つまり、スイッチを開くと、電圧A +5.0Vが残り、スイッチを閉じると出力電圧が地面に引っ張られます。

すべての痕跡は、同じ手順と機器を使用して収集されました。

• 10kΩ抵抗器を介して、スイッチの1つの端子に5.0Vを接続します。
• 0.0Vをスイッチの他の端子に直接接続します。
• スイッチ全体の電圧を測定します。
  • 250MHzプローブ（X1）
  • 8.93msa/sでのPicoscope 3206B録音
  • 2Vトリガー、1.5％ヒステリシス、20％のプリトリガー、両方のエッジ
• ボタンを32回押すと、合計64のトレース（上昇/上昇エッジ）になります
  • 1秒の間隔で約8プレス（瞬間的に保持）。
  • 急速に連続して約8プレス。
  • 光または視線で約8枚のプレス。
  • 重力で約8枚のプレス。
• スイッチがダブルスローの場合、NOとNCの両方の接点の測定を記録します。

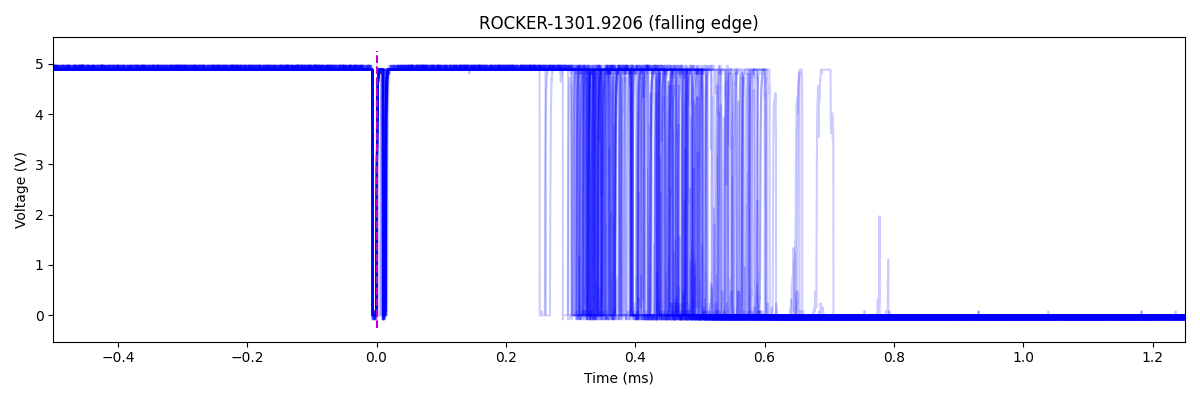

これらのプロットは、各デバイスの32の開口部と32の閉鎖アクションを互いに上に示しています。

スイッチはプルダウンとして構成されているため、高電圧=オープン、低電圧=閉じていることに注意してください。

PWLファイルは、このリポジトリのリリースセクションでダウンロードできます。これらのPWLファイルには、100mΩのオフ耐性と1mΩの抵抗性を想定して、時間の経過とともにスイッチ抵抗値が含まれています。これらを使用すると、単純なオン/オフ状態を超えて、バウンス中のスイッチの動作を正確にシミュレートすることができます。

以下は、LTSPICEで使用されているPWLデータの例です。

PWLファイルは電圧源にロードされ、その電圧源の出力には次のようにラベル付けされます Vres （任意の名前を選択できます）。抵抗器が回路に追加され、その抵抗パラメーターはに設定されています R={V(Vres)}、電圧ソースラベルに一致します。この抵抗器はスイッチのように機能します。表示されている回路の残りの部分は、ハードウェアのデバウンスのテストシミュレーションの一部です。電圧源（V3）と抵抗（R3）が必要です。

RAWデータは、このリポジトリのリリースセクションでダウンロードできます。データは、各デバイスが独自のディレクトリにあるヘッダー付きのCSVとしてフォーマットされます。正常に開放されたフォームと通常閉鎖されたフォームの両方を持つダブルスローデバイスの場合、デバイスには2つのディレクトリが接尾辞が付いています -NO そして -NC それぞれ。

電圧は単に電圧です。タイムスタンプはミリ秒単位です。ゼロのタイムスタンプは、オシロスコープが上昇または下向きのエッジによって引き起こされる時間を意味します。ネガティブタイムスタンプは、トリガーの前にあり、トリガーの後にポジティブです。

このリポジトリのすべてがパブリックドメインにリリースされます。
